습기에 강한 프리미엄 PTC난방필름

프리미엄 PTC 난방필름 온도상승시험

온도 성능시험
시료명 : DC 300V, 60Hz, 1,000mm x 1,700mm, 700W (국내 유명 돌침대 메이커 G사)
시험방법 : 9개소에 K타입 온도센서 설치하고 겉에 기본이불(논슬립패드)을 깔아서 1회, 제거 후 1회 온도를 측정

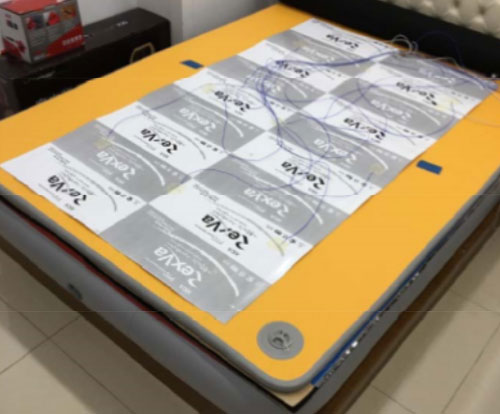

온도센서 설치사진
  • ㆍ 시험실 조건(온/습도) : 21~23℃ / 52~53%
  • ㆍ 시험에 사용된 측정기 : BTM-4208SD 루트론(대만) 검교정 유효
  • ㆍ 시험에 사용된 조절기 : New-OST 싱글(우리엘)
  • ㆍ 기타 참고사항 : 없음

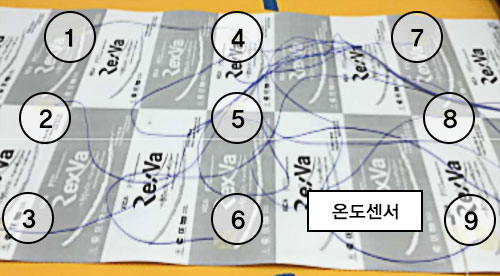

온도센서 설치위치
  • ㆍ 1~9번 : 온도기록기 K타입 측정센서
  • ㆍ 온도센서 : 조절기 제어용 5KΩ Thermistor

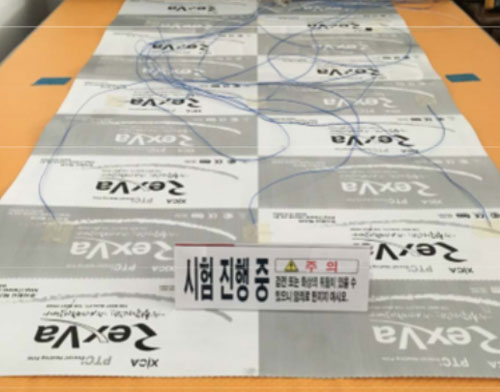

얇은 이불을 덮고서 측정사진

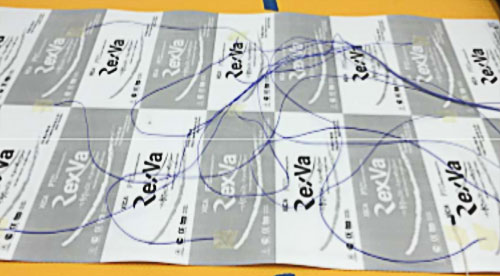

얇은 이불 없이 측정사진

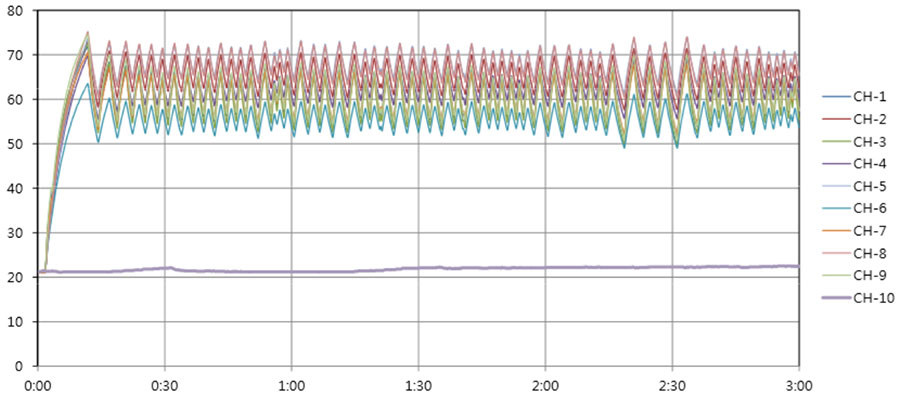

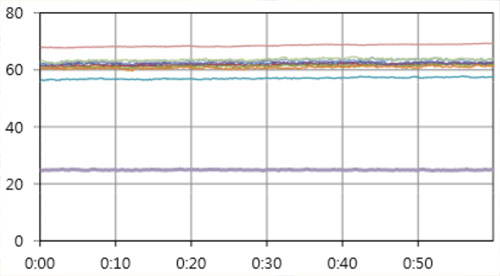

시간경과에 따른 온도변화 그래프

5KΩ 온도센서를 설치하고 조절기 최고온도 설정 후 얇은 이불을 덮고 측정한 결과

  • ㆍ 비고 : 10번 채널은 시험실 온도상태 변화를 나타냄
  • ㆍ 다음은 조절기에서 제어하는 온도센서(Thermistor)를 제거하여 필름 최고온도상태를 유지하며 시간경과에 따른 부위별 표면온도를 측정한 결과임.

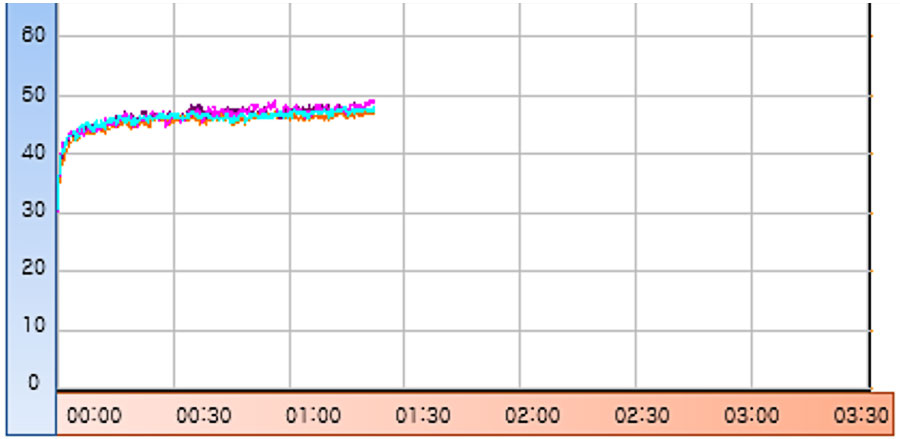

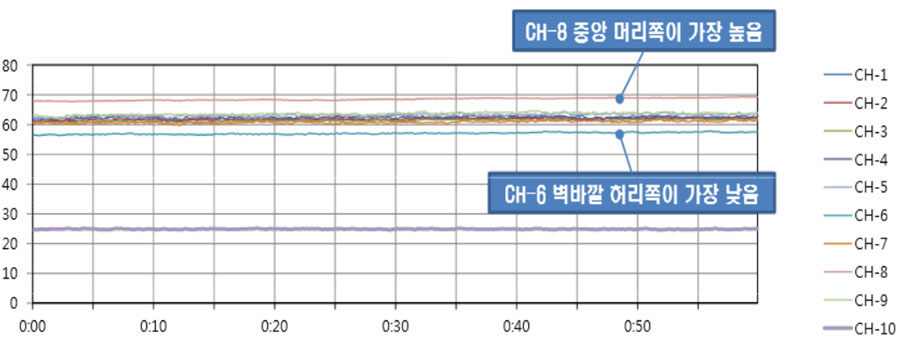

시간경과에 따른 부위별 온도변화 그래프
시간경과에 따른 부위별 온도변화 그래프
경과시간 각 채널별 평균온도값(1시간) MAX MIN RANGE
CH-1 CH-2 CH-3 CH-4 CH-5 CH-6 CH-7 CH-8 CH-9 CH-10
1시간 후 62.2 61.7 61.3 62.4 63.2 57.0 60.8 68.5 63.6 24.9 68.5 57.0 11.5
2시간 후 62.9 62.1 61.9 62.4 63.9 57.7 61.5 69.3 64.1 24.8 69.3 57.7 11.6
3시간 후 63.6 62.3 62.1 62.5 64.1 58.0 61.8 69.8 64.0 24.6 69.8 58.0 11.8
4시간 후 64.1 62.6 62.2 62.7 64.5 58.2 62.2 70.4 64.1 24.5 70.4 58.2 12.2
5시간 후 64.0 62.1 62.2 62.5 64.3 57.9 61.8 70.2 63.8 24.2 70.2 57.9 12.3
6시간 후 63.8 62.0 62.2 62.1 64.2 57.7 61.7 69.9 63.6 24.1 69.9 57.7 12.2
7시간 후 63.5 61.9 62.2 61.6 63.9 57.5 61.5 69.5 63.3 24.0 69.5 57.5 12.0
8시간 후 63.8 62.3 62.7 61.9 64.3 57.8 61.9 69.8 63.7 24.0 69.8 57.8 12.1
9시간 후 63.6 62.1 62.5 61.8 64.1 57.6 61.9 69.6 63.5 23.9 69.6 57.6 12.0
10시간 후 63.9 62.3 62.7 62.0 64.4 57.8 62.4 69.8 63.8 23.9 69.8 57.8 12.1
(단위 : ℃)
  • ㆍ 비고 : 10번 채널은 시험실 온도상태 변화를 나타냄
국부과열 및 온도 편차 테스트
시험테스트장비 : Interface Converter(ISK200), S/W ; Signa 6000

    테스트 목적

  • ㆍ국부과열 시(좌,중,우), (상,중,하)의 온도편차 테스트

    테스트 조건

  • ㆍ상온에서 필름을 노출시킨 상태에서 발열테스트 시작
  • ㆍ전원측부터 3구간으로 나누어서 온도측정
  • ㆍ한 구간마다 20~30분씩 체크한 후, 전원 내렸다가, 다음 구간 시에 다시 전원인가 하여 발열 시작

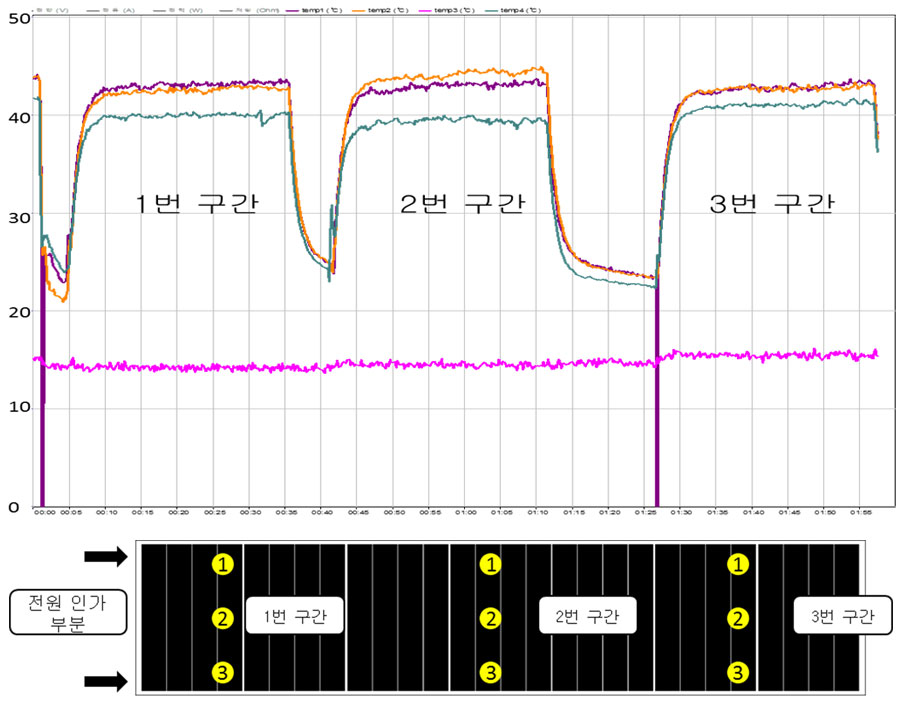

    테스트 결과
  1번구간 2번구간 3번구간
시간(min) 5 10 15 20 5 10 15 20 5 10 15 20
온도1 42.63 42.56 42.99 43.12 42.47 42.77 43.14 43.03 42.27 43.17 42.72 42.86
온도2 42.13 42.41 42.57 42.75 43.73 43.76 44.25 44.33 42.57 42.68 42.81 42.74
온도3 39.95 39.84 39.81 40.13 39.36 39.60 39.76 39.60 40.78 40.93 41.02 41.46
실내온도 14.37 14.33 14.24 14.12 14.71 14.43 14.80 14.62 15.40 15.40 15.69 15.17
※ 길이방향 온도편차 : (1번구간 온도2를 기준으로) 2번구간 1.58℃, 3번구간 0.28℃차이가 발생함

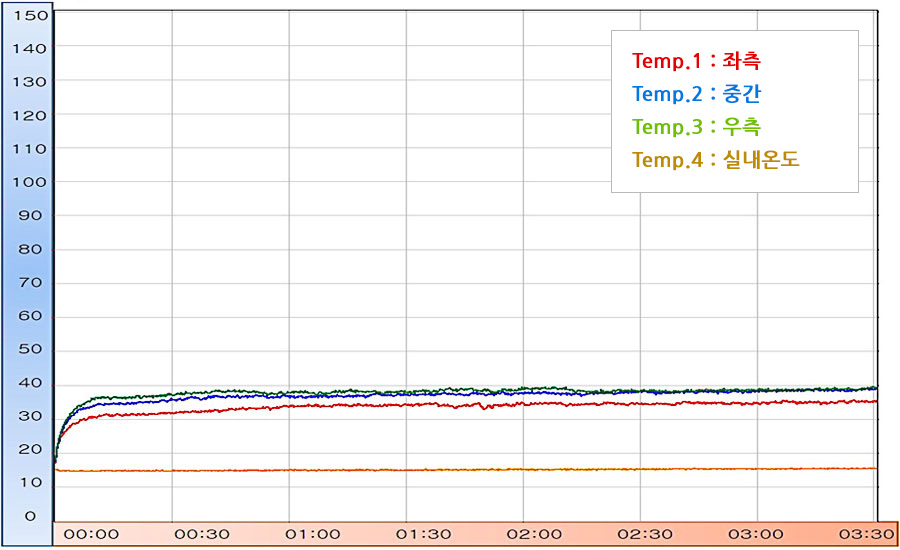

구간별 발열 테스트

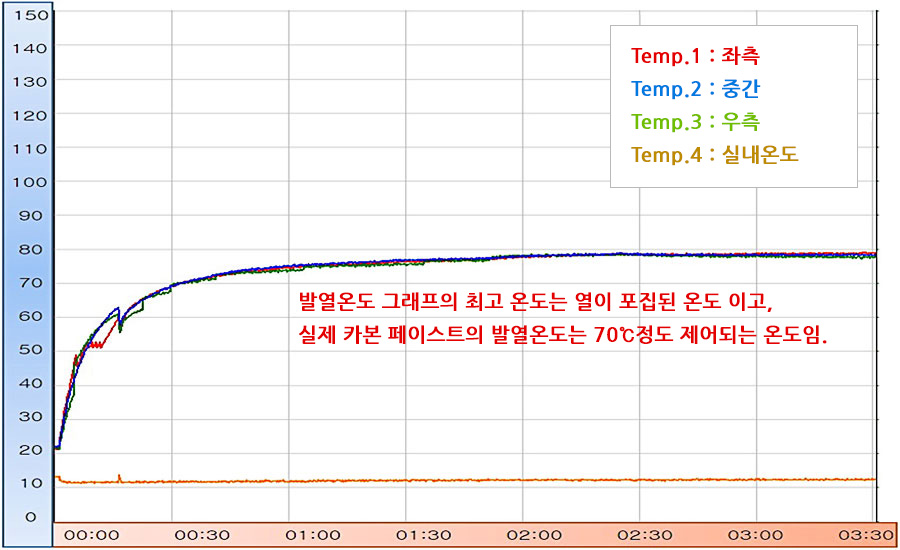

상온발열 테스트 온도조절기 없이 극한상태에서 발열온도의 최대치를 측정한 시험 성적서
국부과열 발열 테스트 온도조절기 없이 극한상태에서 발열온도의 최대치를 측정한 시험 성적서

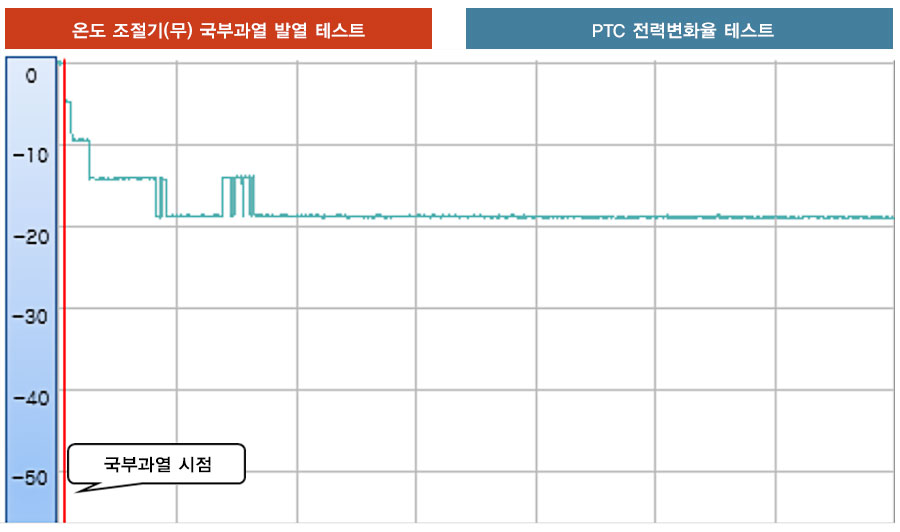

국부 과열시 PTC 전력 변화율

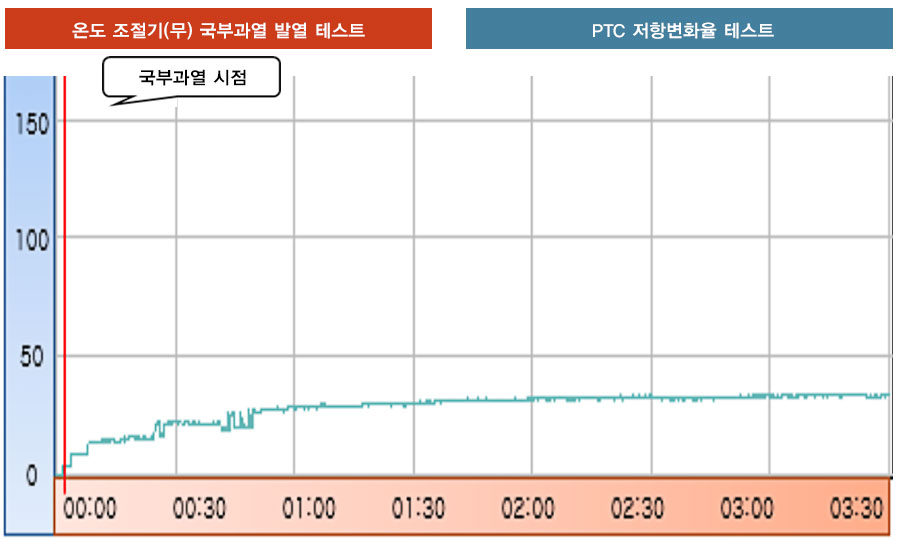

국부 과열시 PTC 저항 변화율
프리미엄 PTC 난방필름 열분산시험성적서

일반 난방필름의 발열온도는 중앙부위가 가장 높아 국부과열시 중앙으로 온도가 집중되는 경향이 있음.
열분산 테스트는 중앙온도가 좌우온도보다 낮아 중앙으로 집중되는 문제점을 해결하여 위험요소를 감소시킴

프리미엄 PTC 난방필름 테스트 자료

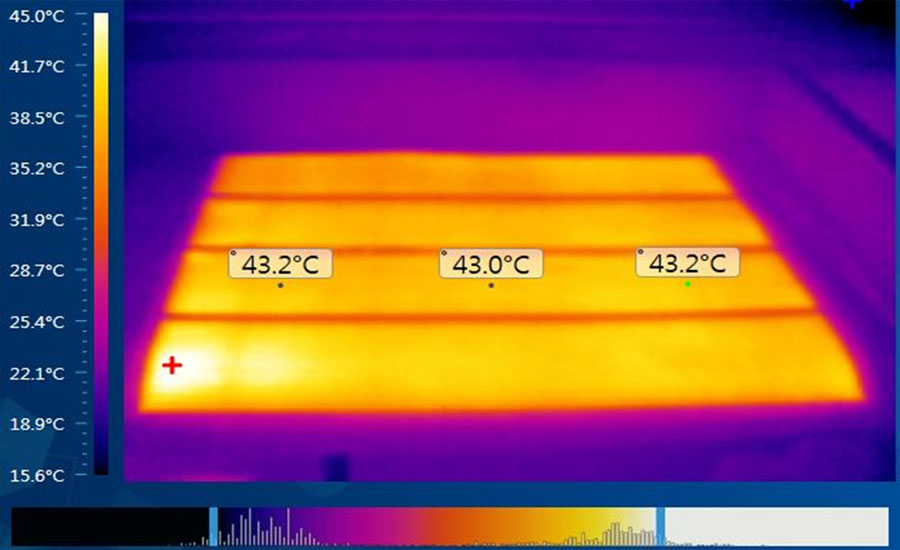

열분산 열화상 테스트 자료

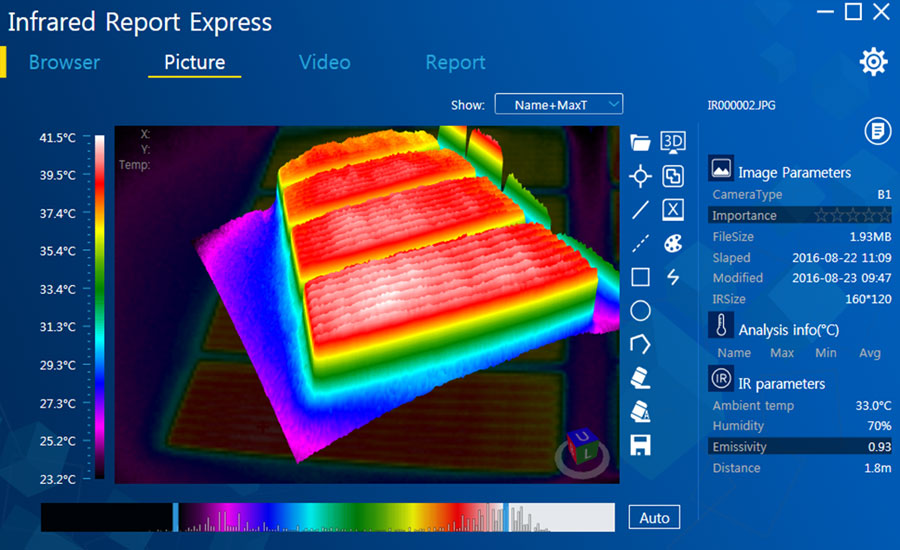

3D 열분산 열화상 테스트 자료
