防潮高级 PTC电热膜

高级PTC电热膜温度上升实验

温度上升实验
试料名 : DC300V, 60Hz, 1,000mm*1,700mm,700W
测试方法：在9个部分设置K-TYPE温度传感器后，在覆盖被子1次，除掉被子1次的条件下
测定温度
  • ㆍ 测验室条件温/湿度）: 21~23℃/52~53%
  • ㆍ 测定器名 : BTM-4208SD RUTRON(台湾）检测，矫正 有效
  • ㆍ 控温器名 : NEWOSTAR-SINGLE(URIEL)
  • ㆍ 其他参考事项 : -无-

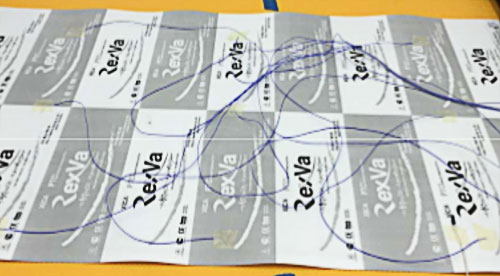

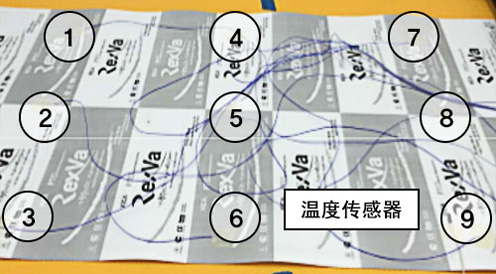

温度传感器安装位置
  • ㆍ 1~9号：K-TYPE 温度测定传感器
  • ㆍ 温度传感器：控制控温器用 5KΩ Thermistor

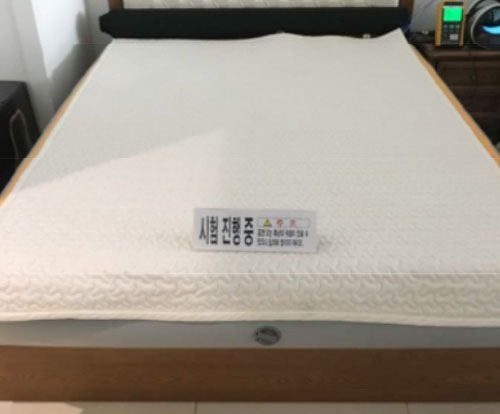

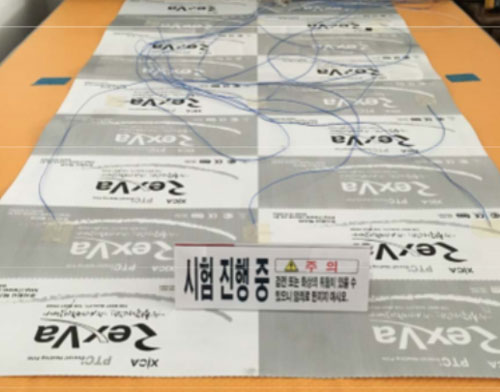

用薄被子覆盖后测定图片

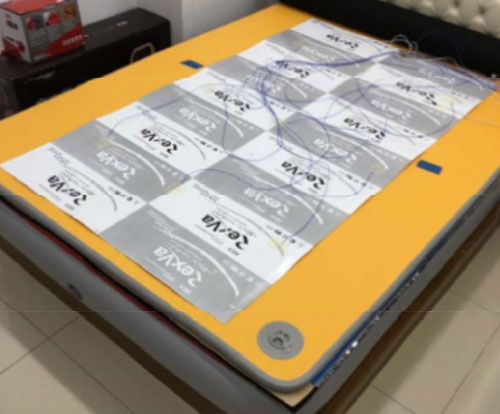

没覆盖着被子测定图片

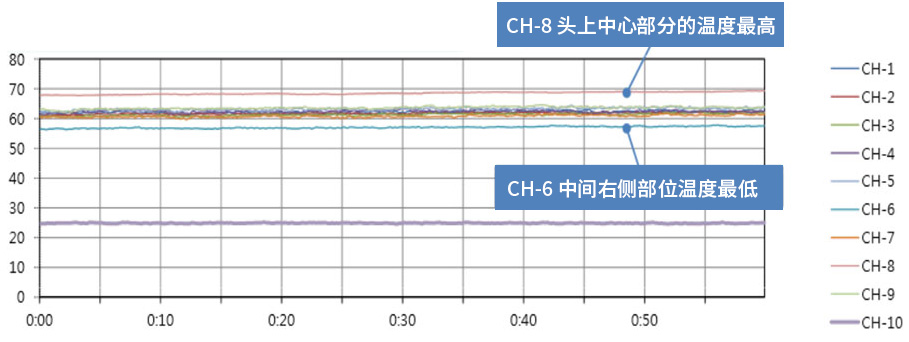

依据经过时间的温度变化图表

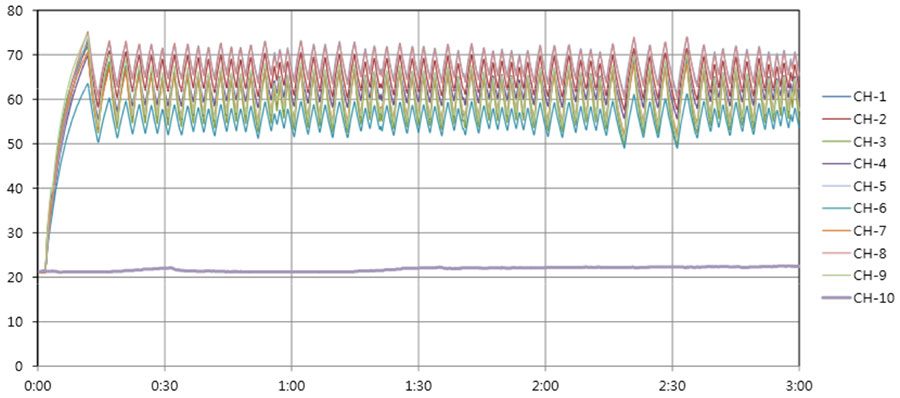

设置5KΩ温度传感器，设定最高温度后，覆盖着被子测定温度的结果

  • ㆍ 备注：CH-10是标志着测验室温度变化
  • ㆍ 下面是除掉控制控温器的温度传感器（Thermistor)后,维持电热膜的最高温度状态， 测定依据经过时间的部位别表面温度的

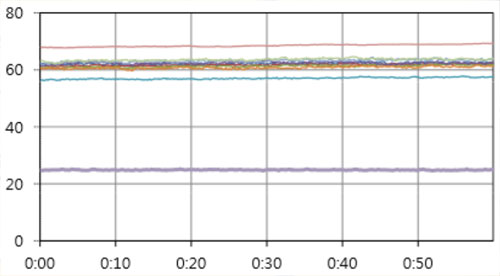

依据经过时间的部位别温度变化图表
部位别温度平均值和偏差
所经时间 各部分的平均温度数值（1小时） MAX MIN RANGE
CH-1 CH-2 CH-3 CH-4 CH-5 CH-6 CH-7 CH-8 CH-9 CH-10
1小时后 62.2 61.7 61.3 62.4 63.2 57.0 60.8 68.5 63.6 24.9 68.5 57.0 11.5
2小时后 62.9 62.1 61.9 62.4 63.9 57.7 61.5 69.3 64.1 24.8 69.3 57.7 11.6
3小时后 63.6 62.3 62.1 62.5 64.1 58.0 61.8 69.8 64.0 24.6 69.8 58.0 11.8
4小时后 64.1 62.6 62.2 62.7 64.5 58.2 62.2 70.4 64.1 24.5 70.4 58.2 12.2
5小时后 64.0 62.1 62.2 62.5 64.3 57.9 61.8 70.2 63.8 24.2 70.2 57.9 12.3
6小时后 63.8 62.0 62.2 62.1 64.2 57.7 61.7 69.9 63.6 24.1 69.9 57.7 12.2
7小时后 63.5 61.9 62.2 61.6 63.9 57.5 61.5 69.5 63.3 24.0 69.5 57.5 12.0
8小时后 63.8 62.3 62.7 61.9 64.3 57.8 61.9 69.8 63.7 24.0 69.8 57.8 12.1
9小时后 63.6 62.1 62.5 61.8 64.1 57.6 61.9 69.6 63.5 23.9 69.6 57.6 12.0
10小时后 63.9 62.3 62.7 62.0 64.4 57.8 62.4 69.8 63.8 23.9 69.8 57.8 12.1
(单位：℃)
  • ㆍ 备注：CH-10是标志着测验室温度变化

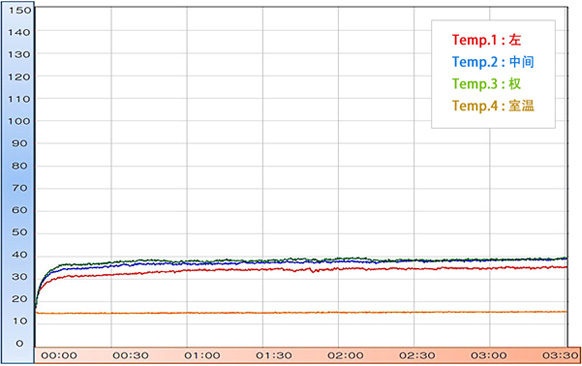

局部过热与温度偏差测试
实验装备 : Interface Converter(ISK200), S/W Signa 6000

    测试目标

  • ㆍ局部过热时，（左、中、右），（上、中、下）的温度偏差测试

    测试条件

  • ㆍ在常温露出发热膜，开始发热测试
  • ㆍ从电源侧分别3区间测定温度
  • ㆍ每一区间检查20~30分钟后，折断电源，在下一区间再引入电源开始发热
    测试结果

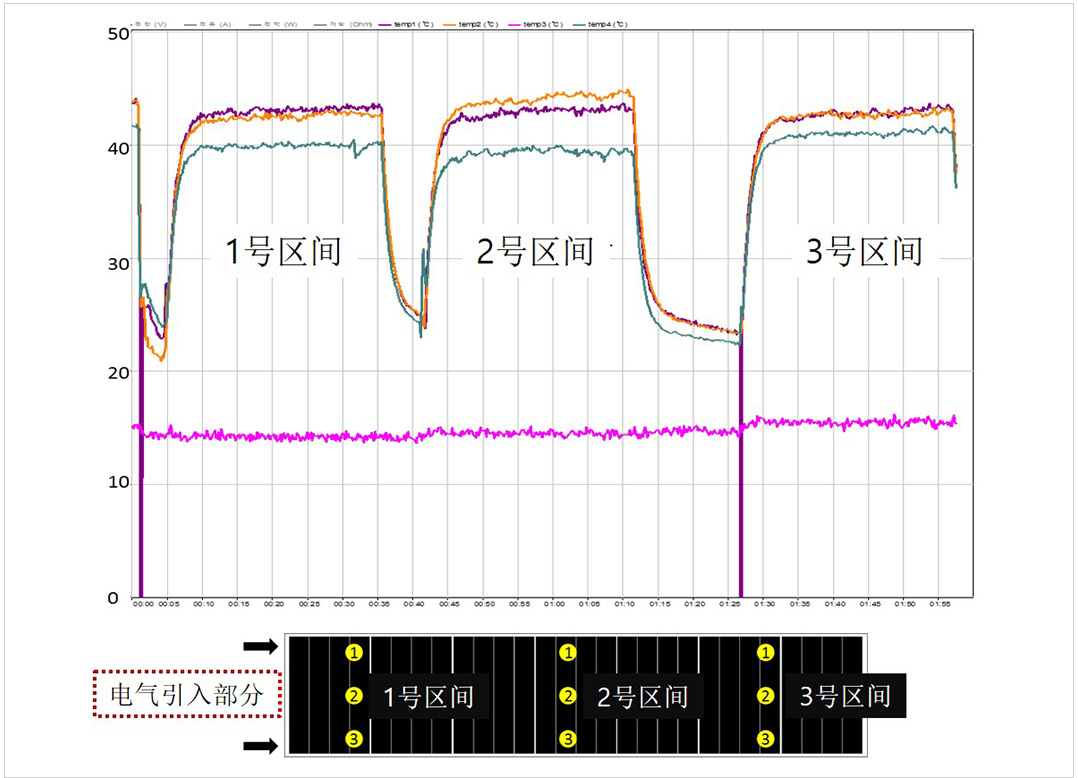

  1号区间 2号区间 3号区间
时间(min) 5 10 15 20 5 10 15 20 5 10 15 20
温度1 42.63 42.56 42.99 43.12 42.47 42.77 43.14 43.03 42.27 43.17 42.72 42.86
温度2 42.13 42.41 42.57 42.75 43.73 43.76 44.25 44.33 42.57 42.68 42.81 42.74
温度3 39.95 39.84 39.81 40.13 39.36 39.60 39.76 39.60 40.78 40.93 41.02 41.46
室内温度 14.37 14.33 14.24 14.12 14.71 14.43 14.80 14.62 15.40 15.40 15.69 15.17
※ 纵方向温度偏差：（1、2号区间基准）发生2号区间1.58℃，3号区间0.28℃的偏差
各区间发热测试

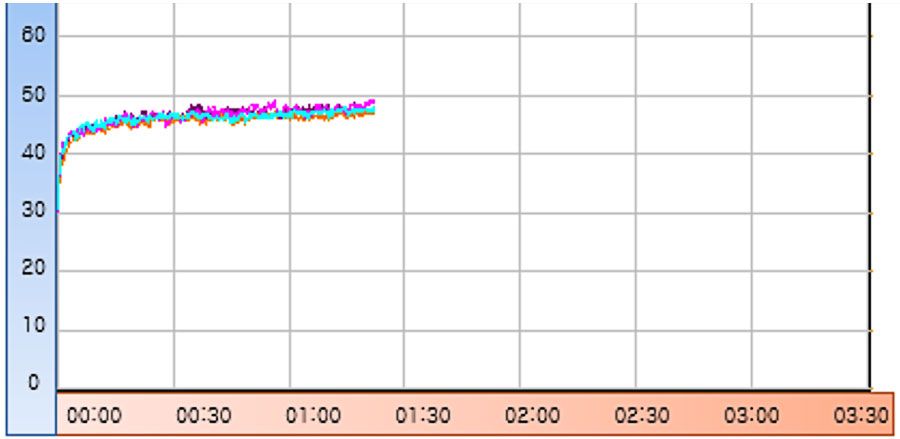

常温发热测试 未使用温控器的极端状态下对发热温度的最大值进行的测试成绩书

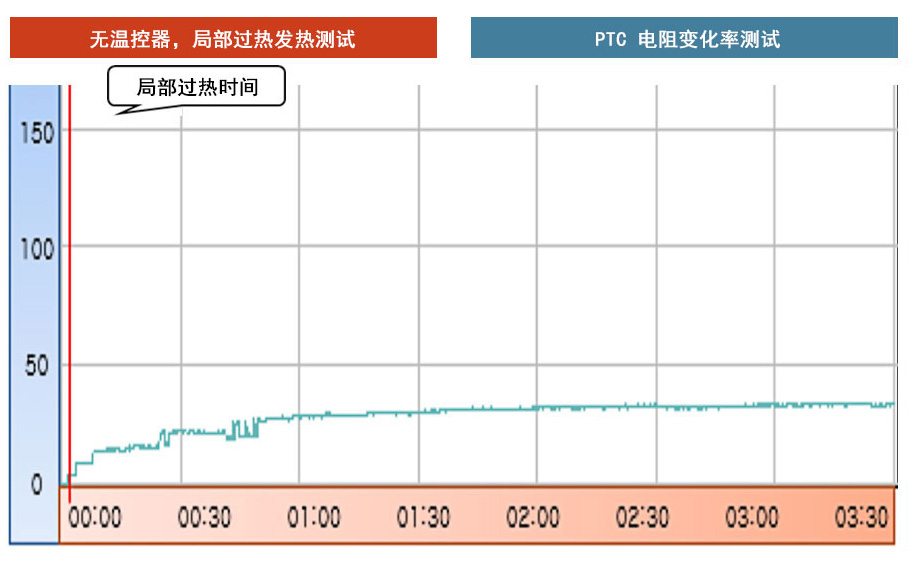

局部过热发热测试 未使用温控器的极端状态下对发热温度的最大值进行的测试成绩书

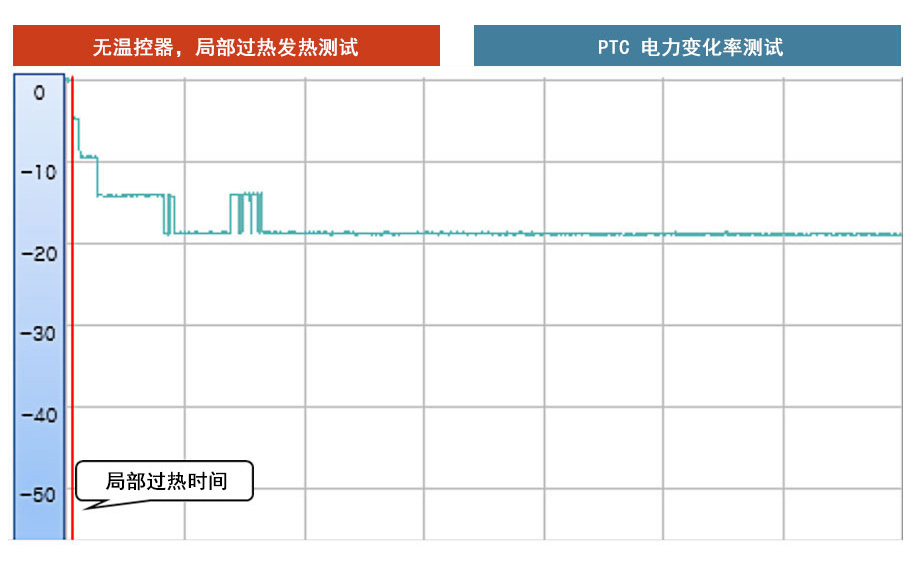

局部过热时PTC电力变化率
局部过热时PTC电力变化率

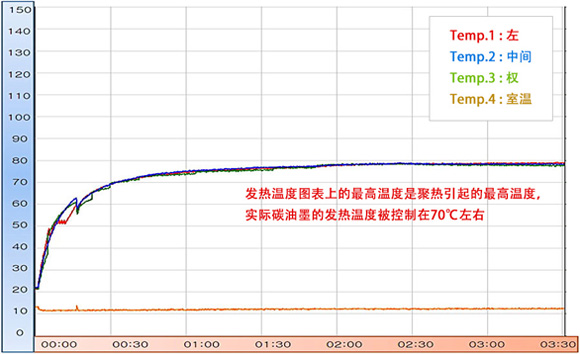

高级PTC电热膜热分散实验成绩书

一般电热膜的发热温度，中央位置的温度往往最高，因此发生局部过热的部分一般都集中在中央位置.
散热测试通过解决中心温度低于左右温度并集中在中心的问题来降低风险因素

高级PTC电热膜测试材料
高级PTC电热膜热分散热成像测试资料

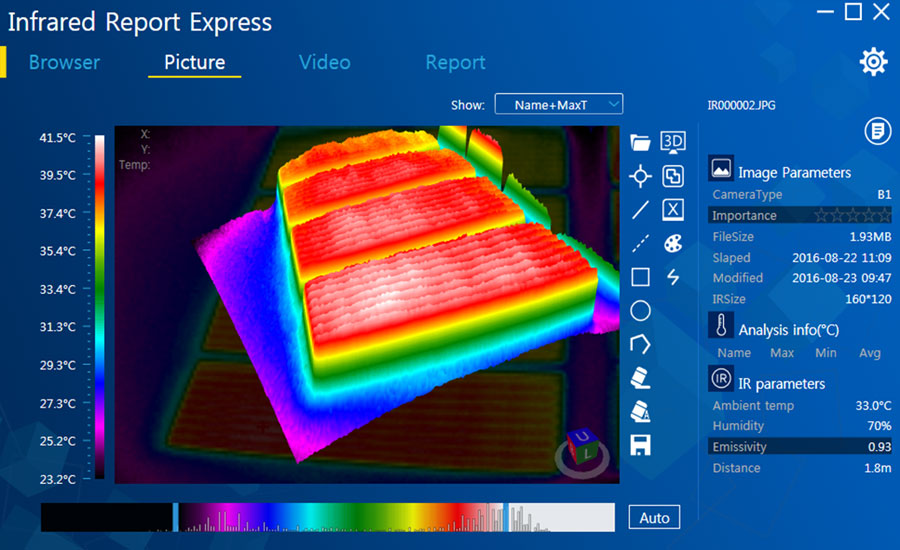

高级PTC电热膜3D热分散热成像测试资料
