Устойчивость к воздействию влаги Премиум
PTC нагревательной пленки

Тест на повышение температуры Премиум PTC нагревательной пленки

Испытания возможности температуры
Образец: DC300V, 60Hz, 1,000mm*1,700mm, 700W
Метод тестирования: установили в 9 местах «К» вида сенсоры терморегулятора, закрыли одеялом (не скользким), измерили. Убрали, измерили.

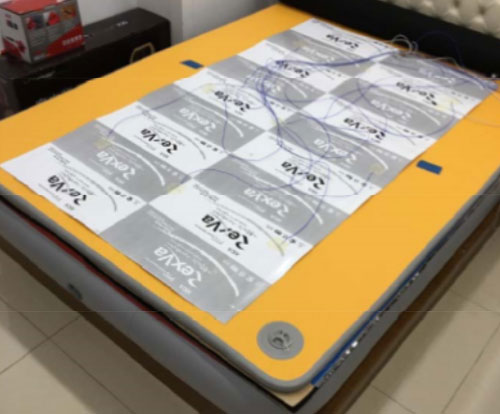

Фото установки сенсоров
  • ㆍ Условия тестирования: 21- 23 ℃, влажность 52-53%
  • ㆍ Используемые для тестирования BTM-428SD (Тайвань) Calibration valid
  • ㆍ Используемый регулятор Uriel
  • ㆍ Других дополнительных пунктов - нет
Места прикрепления сенсоров
  • ㆍ 1-9 номер: в этих местах была замерена температура.
  • ㆍ Сенсор терморегулятора: терморегулятор 5 кВт

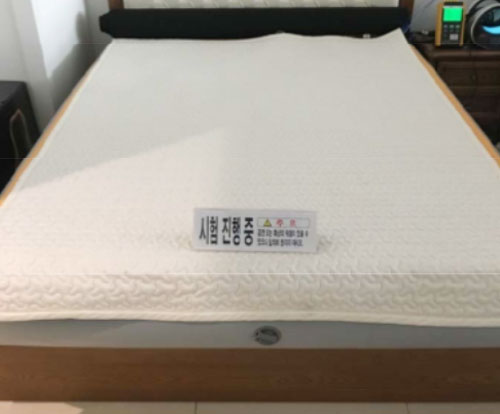

Накрыто тонким одеялом
Без тонкого одеяла
График изменения температуры с течением времени

Подключены 5кΩ сенсор терморегулятора , установили самую максимальную температуру на регуляторе и закрыли тонким одеялом, затем сняли результаты.

  • ㆍ Примечание: CH10 показано изменение температуры
  • ㆍ Сенсоры, регулируемые регулятором убрали , замерили, максимальная температура держиться . Результаты измерения температуры в разных местах поверхности в разное время.

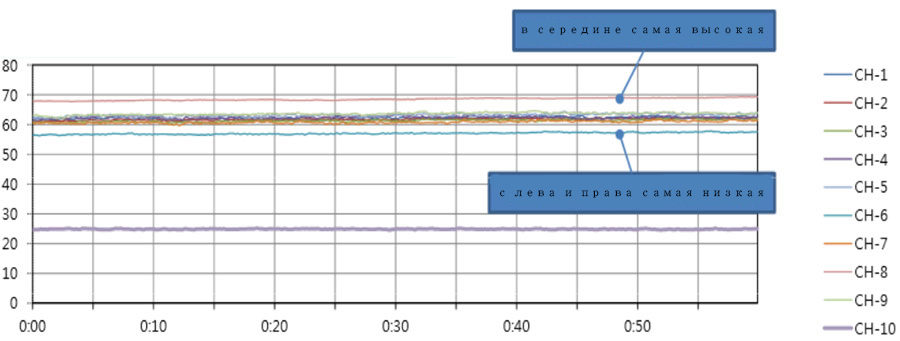

График изменения температуры с течением времени в разных местах нагревательной поверхности
График изменения температуры с течением времени в разных местах нагревательной поверхности
Истекшее вреемя Среднее значение температуры для каждой части (1 час) MAX MIN RANGE
CH-1 CH-2 CH-3 CH-4 CH-5 CH-6 CH-7 CH-8 CH-9 CH-10
Через 1 час 62.2 61.7 61.3 62.4 63.2 57.0 60.8 68.5 63.6 24.9 68.5 57.0 11.5
Через 2 час 62.9 62.1 61.9 62.4 63.9 57.7 61.5 69.3 64.1 24.8 69.3 57.7 11.6
Через 3 час 63.6 62.3 62.1 62.5 64.1 58.0 61.8 69.8 64.0 24.6 69.8 58.0 11.8
Через 4 час 64.1 62.6 62.2 62.7 64.5 58.2 62.2 70.4 64.1 24.5 70.4 58.2 12.2
Через 5 час 64.0 62.1 62.2 62.5 64.3 57.9 61.8 70.2 63.8 24.2 70.2 57.9 12.3
Через 6 час 63.8 62.0 62.2 62.1 64.2 57.7 61.7 69.9 63.6 24.1 69.9 57.7 12.2
Через 7 час 63.5 61.9 62.2 61.6 63.9 57.5 61.5 69.5 63.3 24.0 69.5 57.5 12.0
Через 8 час 63.8 62.3 62.7 61.9 64.3 57.8 61.9 69.8 63.7 24.0 69.8 57.8 12.1
Через 9 час 63.6 62.1 62.5 61.8 64.1 57.6 61.9 69.6 63.5 23.9 69.6 57.6 12.0
Через 10 час 63.9 62.3 62.7 62.0 64.4 57.8 62.4 69.8 63.8 23.9 69.8 57.8 12.1
(℃)
  • ㆍ Примечание: CH10 показано изменение температуры
Тестирование локального перегрева и отклонения температуры
Оборудование для тестирования: Interface Converter(ISK200), S/W ; Signa 6000

    Цель тестирования

  • ㆍПри локальном перегреве(середина, правая и левая сторона), (верх, середина, низ) тестирование изменения температуры

    Условия теста

  • ㆍ. Начало тестирования при нормальной температуре нагревание.
  • ㆍПосле подключения к сети, разделили на 3 части, замер температуры.
  • ㆍ. Каждую часть, каждые 20-30мин проверка, после включения – выключения каждый участок опять замеряют
    Результаты тестирования
  1 участок 2 участок 3 участок

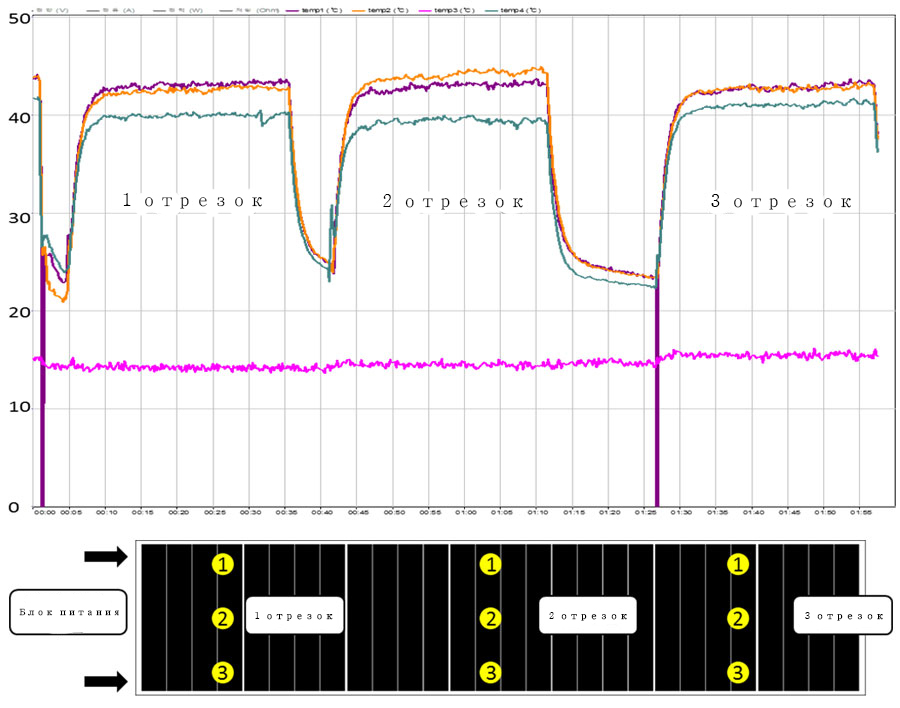

Время (мин) 5 10 15 20 5 10 15 20 5 10 15 20
температура 1 42.63 42.56 42.99 43.12 42.47 42.77 43.14 43.03 42.27 43.17 42.72 42.86
температура 2 42.13 42.41 42.57 42.75 43.73 43.76 44.25 44.33 42.57 42.68 42.81 42.74
температура 3 39.95 39.84 39.81 40.13 39.36 39.60 39.76 39.60 40.78 40.93 41.02 41.46
Температура помещения 14.37 14.33 14.24 14.12 14.71 14.43 14.80 14.62 15.40 15.40 15.69 15.17
※ Изменение температуры с длинной: 1 участок температура 2 основа 2 участок 1.58℃, 3 участок 0.28℃ разница температур
Тестирование в разных местах
Тест при нормальной температуре – без терморегулятора
Тест при нормальной температуре – без терморегулятора
Изменение мощности (P) при локальном перегреве

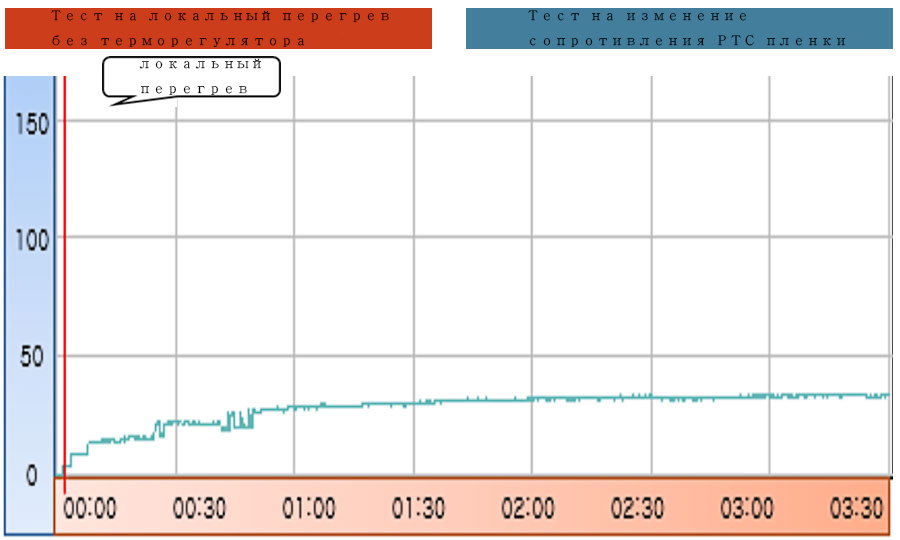

При перегреве PTC изменение сопротивления

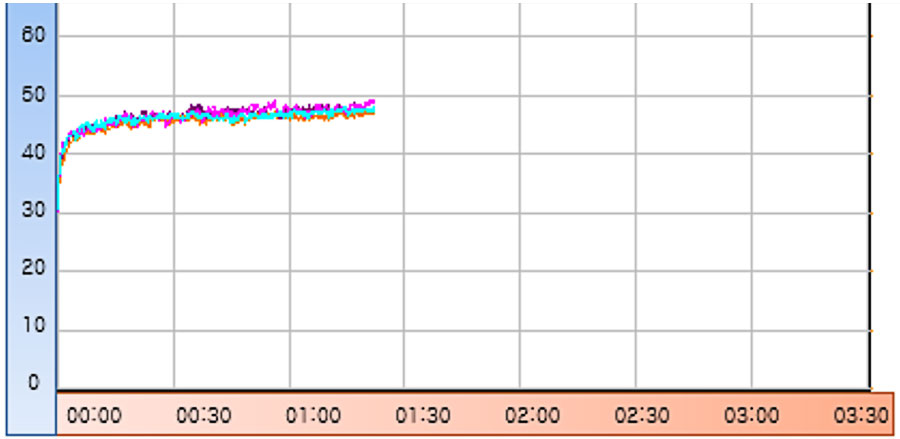

Тестирование локального перегрева Premium PTC

У простой пленки самая высокая температура в центре. Существует тенденция, что при локальном перегреве температура сосредотачивается в середине. Тестирование на рассеивание тепла, решает проблему сосредоточения температуры в середине пленки. Температура в середине ниже, чем по бокам пленки, поэтому уменьшается фактор риска.

Test Report Протокол испытаний Premium PTC нагревательная пленка

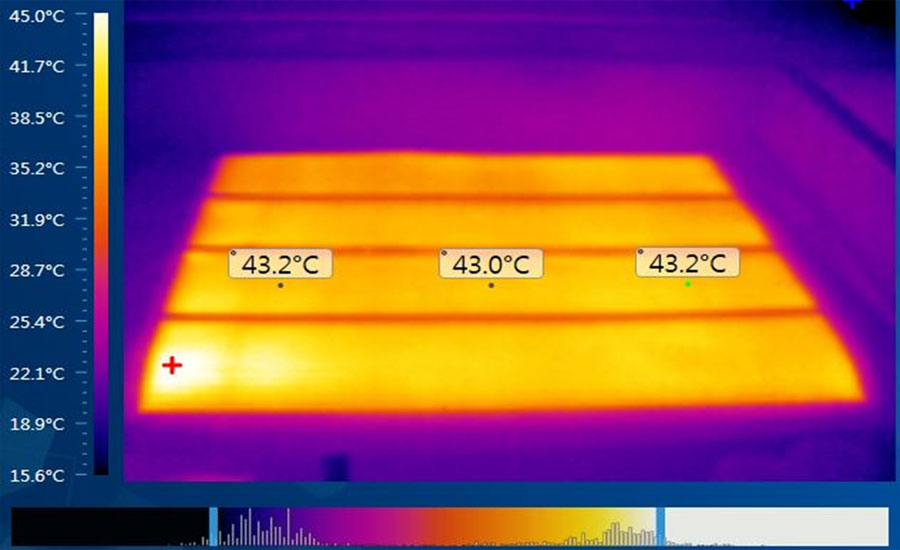

Тестирование тепловизором на рассеивание тепла
Тестирование тепловизором 3D рассеивания тепла
